EASY16

découvrir le système EASY.16

POUR PLAQUES ÉP 16MM

La solution pratique consistant en deux profilés d'aluminium polyvalents, adaptés à toutes sortes d'applications, dont la forme a été conçue pour être étanche à l'eau de pluie et à la pression du vent.

QUELLES SONT LES PLAQUES ADAPTÉES AU SYSTÈME SNAP.PC?

Pour réaliser des vérandas, des toits, des serres et des murs rideaux avec cette solution si polyvalente vous devez utiliser uniquement des plaques de polycarbonate de 16 mm d’épaisseur. Donc, voici les références de plaques ALVEOLY appropriées que vous pouvez choisir dans votre entrepôt…

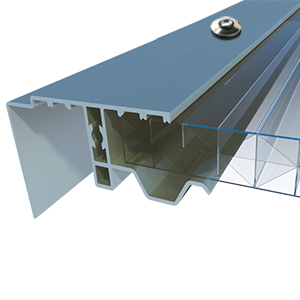

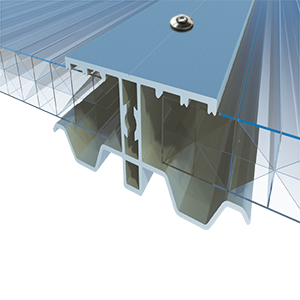

Lisez cette page entière et découvrez tous les détails de la solution EASY.16 consistant en deux profilés en aluminium prêts à poser : le premier en forme de H pour la liaison latérale de deux plaques et le second en forme de F pour réaliser soit le début soit la fin de votres parois verticales ou vos toits. Pour une installation correcte, une pente minimale de toutes les plaques de 7 % est recommandée.

COULEUR incolore

ÉPAISSEUR 16mm

RÉFERENCE	LONGUEUR	LARGEUR	COULEUR
87601830	2.5 mt	0.98 mt	incolore clear	Premiér Prix
87601832	3 mt	0.98 mt	incolore clear	Premiér Prix
87601837	3 mt	0.98 mt	incolore clear
87601840	4 mt	0.98 mt	incolore clear

COULEUR opale

ÉPAISSEUR 16mm

RÉFERENCE	LONGUEUR	LARGEUR	COULEUR
87601831	3 mt	0.98 mt	opale
87601838	4 mt	0.98 mt	opale

Voici pour vous un tutoriel vidéo qui explique simplement comment installer le système EASY.16 et réaliser des panneaux translucides dans le monde correct.... QUELS SONT SES AVANTAGES?

FACILITÉ MAXIMALE D'ASSEMBLAGE

RAPIDITÉ MAXIMALE D'INSTALLATION

SOLUTION PREMIER PRIX

INSTRUCTIONS D’ASSEMBLAGE

01.

1| Le premier montant gauche de votre véranda : pour commencer la création de votre véranda, il est recommandé de choisir le profilé de type Début/Fin à positionner sur le premier montant gauche de façon à ce que la pente latérale soit positionnée vers l'extérieur de la toiture.

02.

2| Mesurez les compartiments lumineux à couvrir avec les feuilles de polycarbonate de 16 mm et coupez-les de manière appropriée, en vous rappelant qu’elles doivent être orientées dans le sens de la pente du toit.

03.

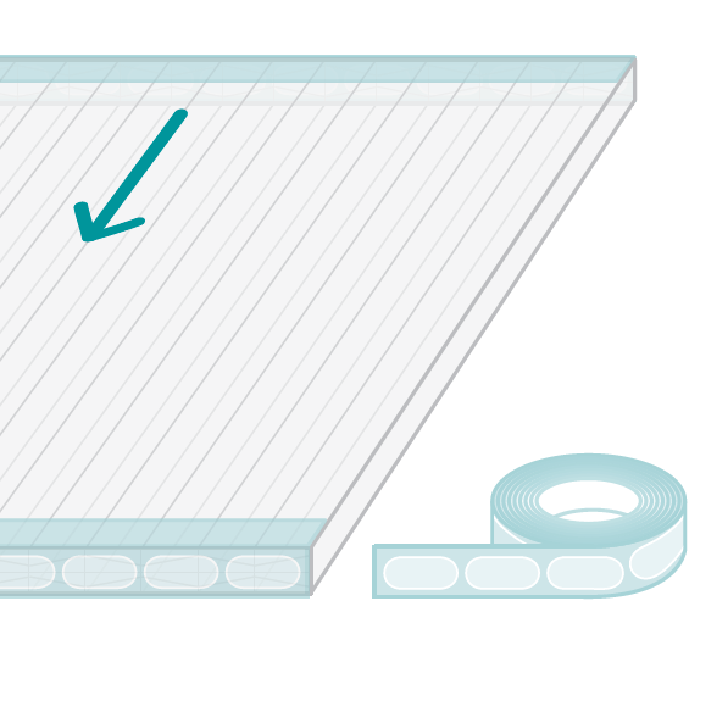

3| Sceller les alvéoles ouvertes en fixant le ruban adhésif approprié le long des deux extrémités, en haut et en bas de la plaque pour maintenir la propreté à l'intérieur de la plaque au fil du temps.

04.

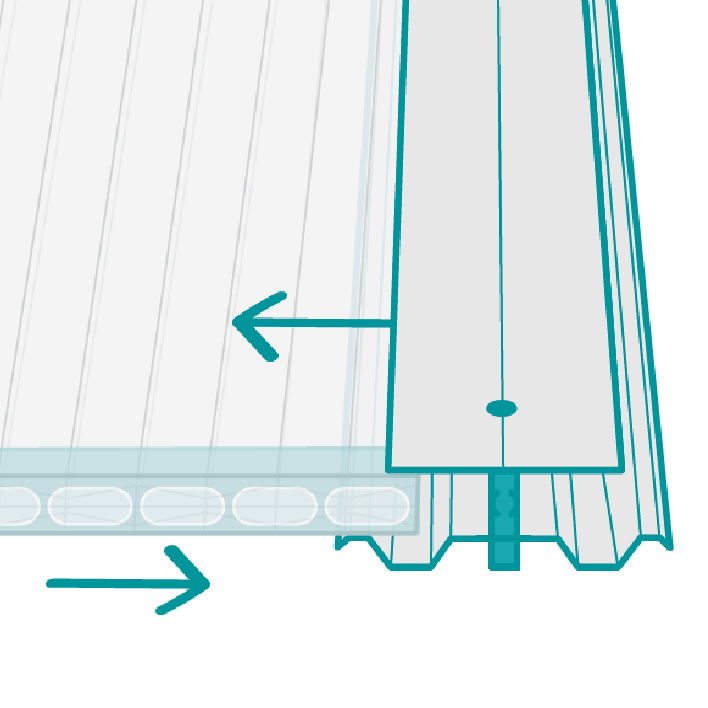

4| insérer le côté droit de la plaque nouvellement coupée dans la rainure du profilé easy-16-Jonction de manière à ce qu'il y ait une prise sur les côtés supérieur et inférieur.

05.

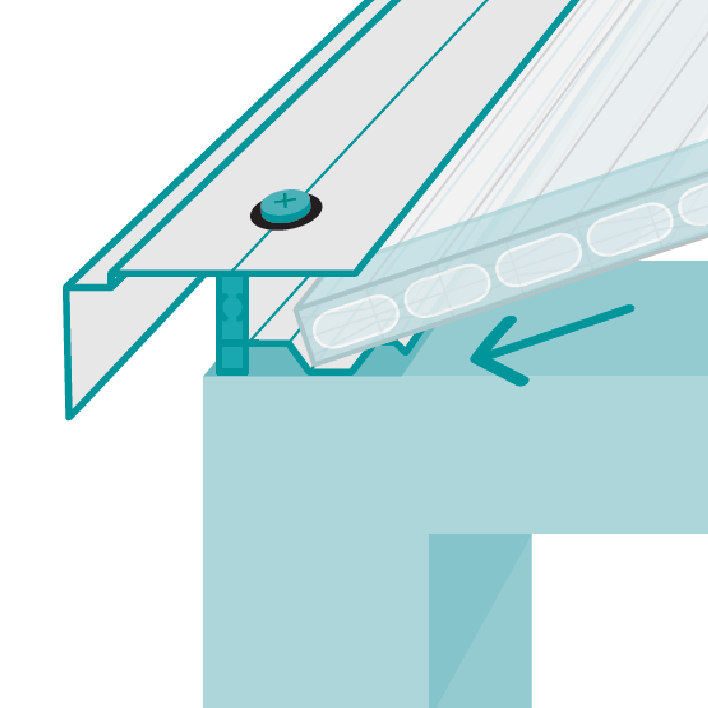

5| insérer le côté gauche de la plaque fraîchement coupée dans la rainure du profil easy.16.DébutFin qui a déjà été fixé à la sous-structure.

06.

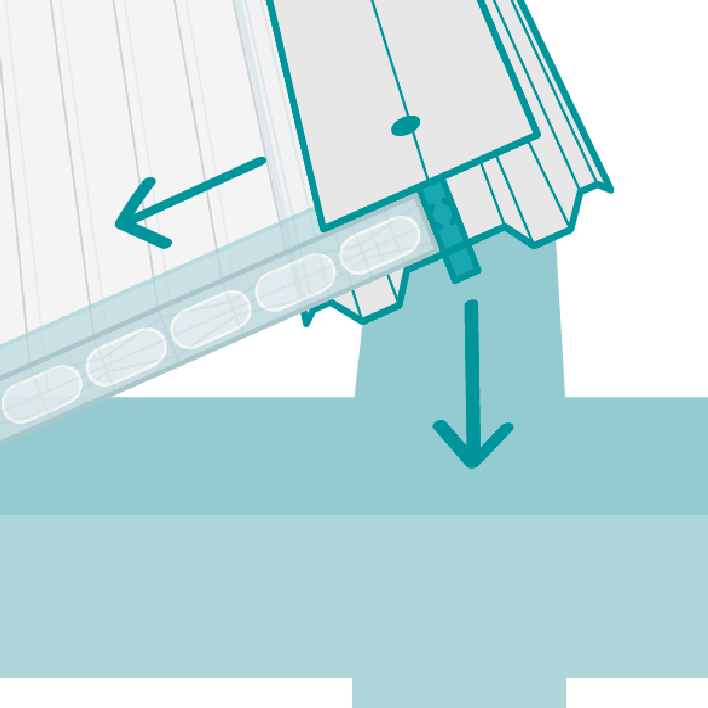

6| Abaissez et posez le côté droit de la plaque, sur laquelle le profil asy-16_jonction a déjà été fixé, sur le montant de la structure.

07.

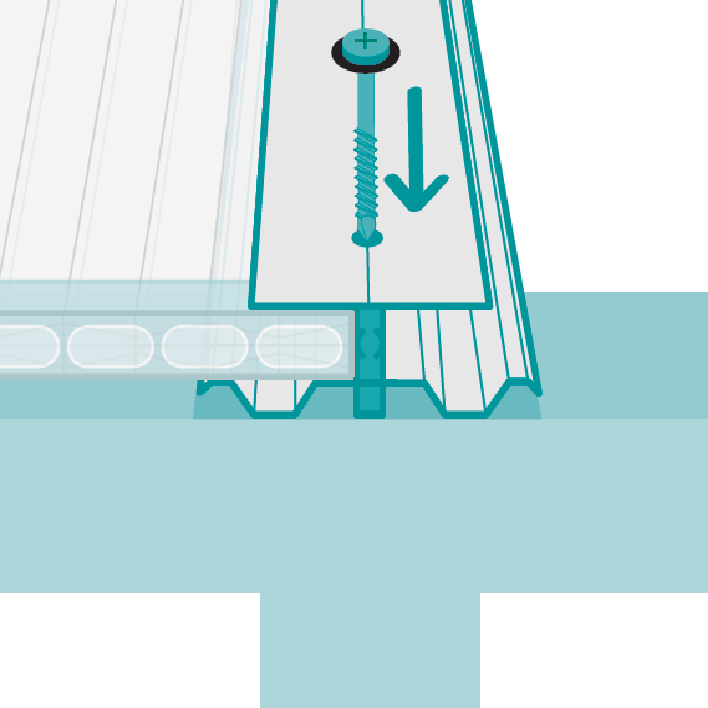

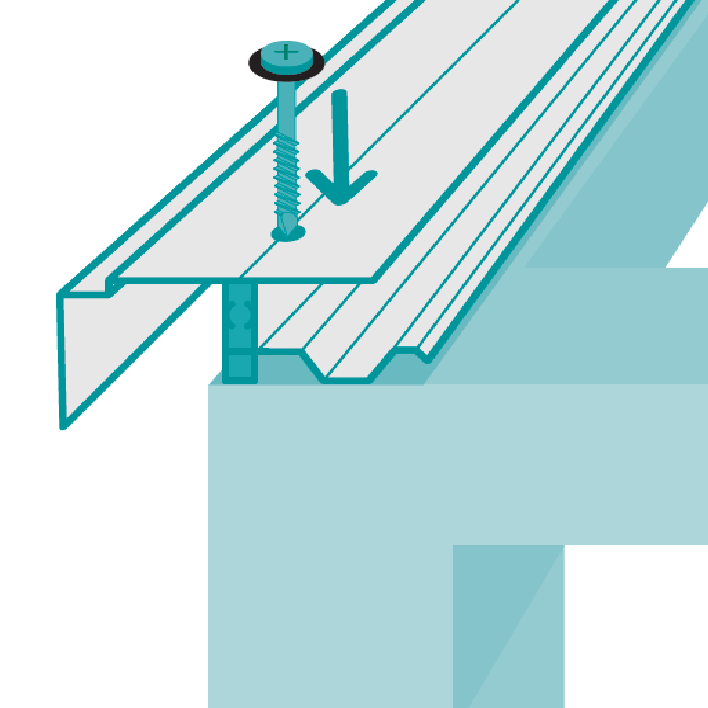

7| A l'aide des vis et rondelles appropriées (en bois ou en acier), fixer le profilé de jonction easy-16 au montant de l'ossature.

08.

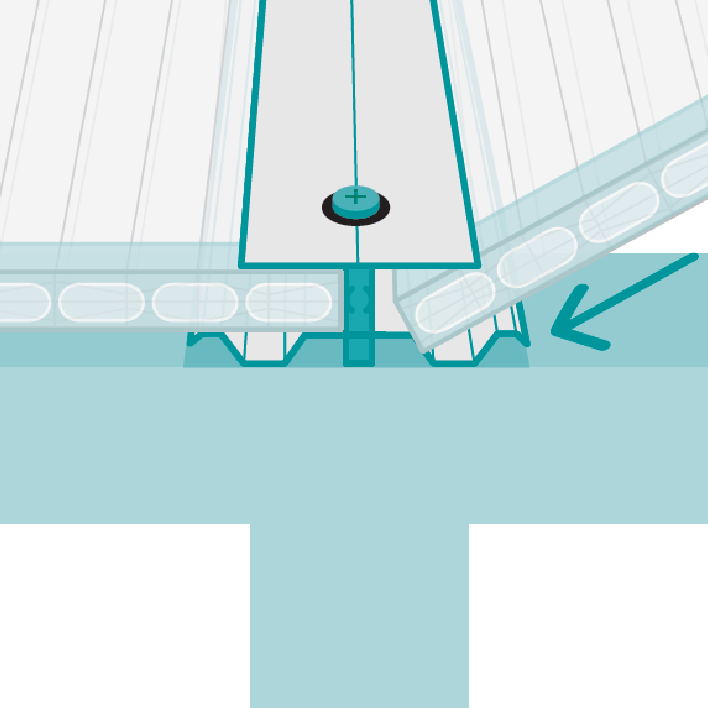

8| Répéter les étapes précédentes 4| 5| 6| 7 pour insérer la plaque de polycarbonate de 16 mm de l'autre côté et procéder à créer la couverture continue.

09.

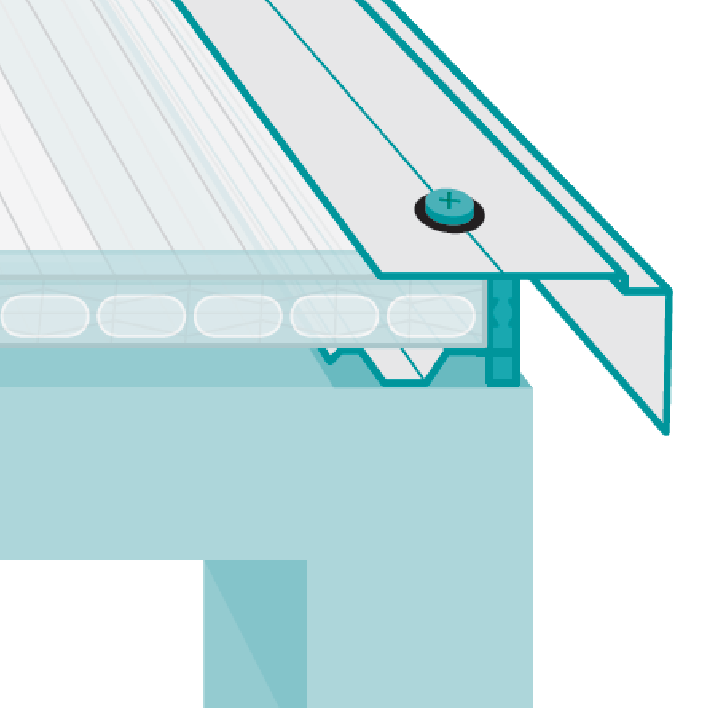

9| Le dernier montant droit de votre véranda : Pour la finition de votre véranda, vous devez choisir le type de profilé Début/Fin à positionner sur le dernier montant droit de façon à ce que la pente latérale soit positionnée vers l'extérieur de la toiture.

10.

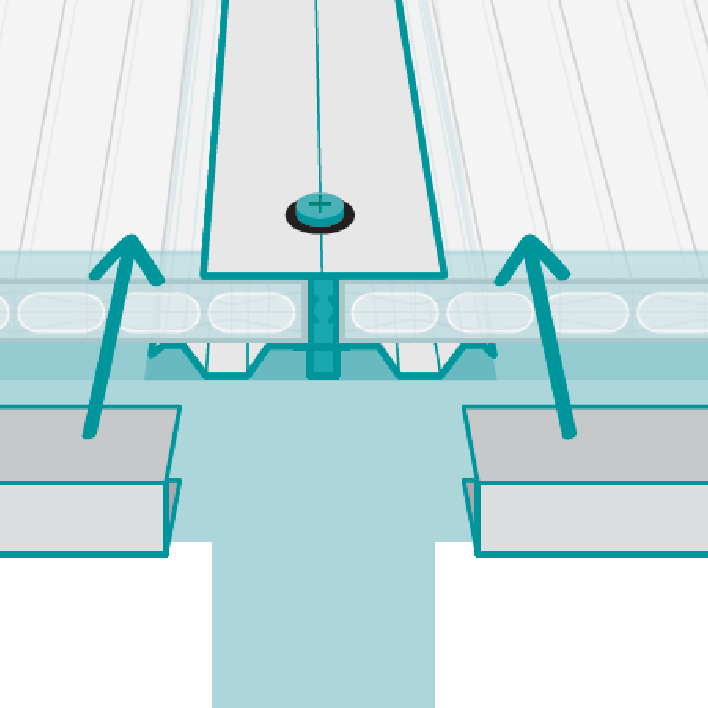

10| Placer les profils d'obturation en polycarbonate sur le ruban, qui doivent être coupés à la bonne dimension en fonction de la longueur de chaque plaque installée.

11.

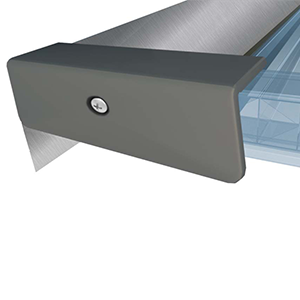

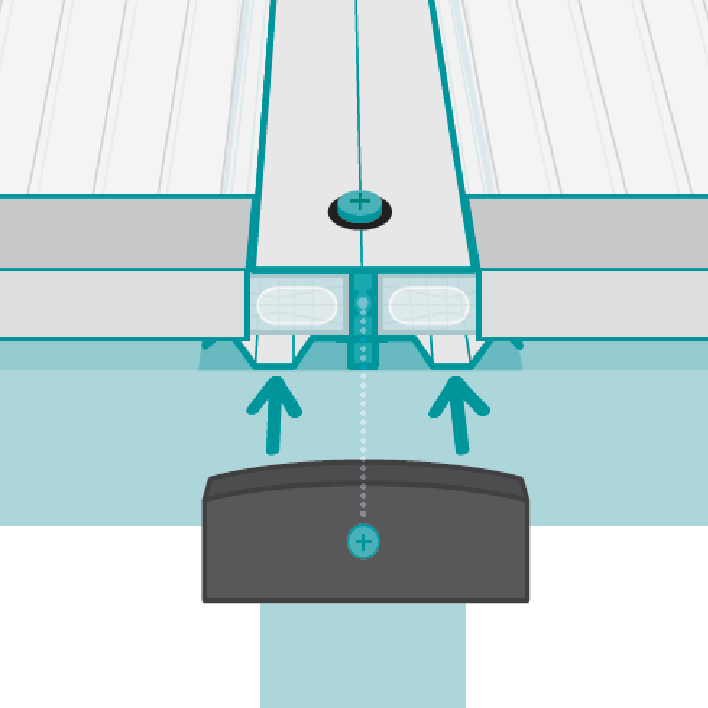

11| Positionner et fixer à l'aide de la vis fournie dans l'emballage les bouchons gris sur le côté terminal des profilés easy_16 pour un meilleur résultat esthétique de l'installation et pour la maintenir propre dans le temps

12.

12| La pente minimale recommandée de 7 % pour assurer le bon écoulement des eaux de pluie et la propreté des bords de la plaque. En outre, il est recommandé de prévoir une avancée de toit à l'extrémité inférieure, vers l'avant-toit.

13.

13| Type d'installation avec des montants verticaux

14.

14| Type d'installation avec des montants horizontaux
