EMBOITE LANGUETTE-RAINURE

découvrir le système EMBOITABLE

POUR PANNEAUX ÉP 16MM

Une solution nouvelle et innovante pour composer rapidement des surfaces translucides sans aucun profil de joint, grâce aux panneaux en PC qui s'emboîtent avec un crochet LANGUETTE-RAINURE

Quelles sont les panneau adaptés au système EMBOITABLE?

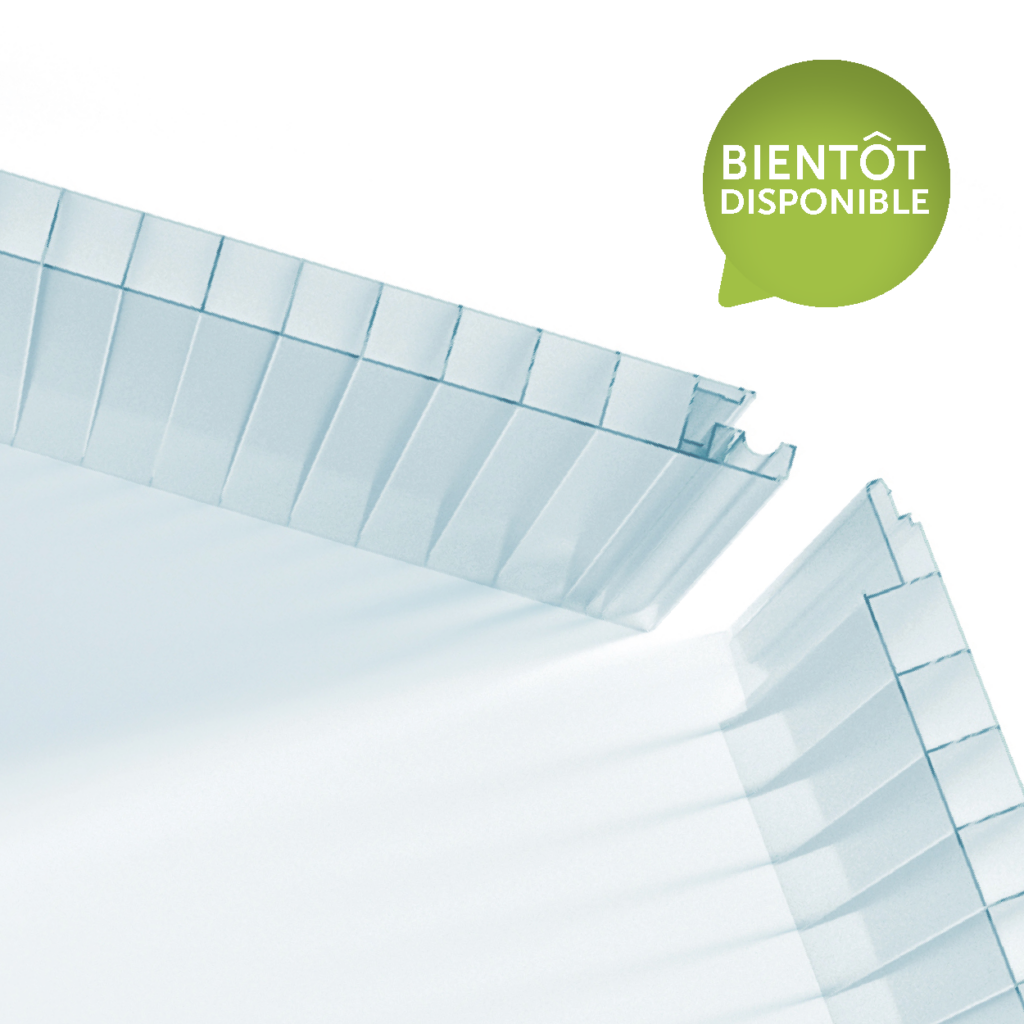

Voici une nouveauté absolue pour vos projets de bricolage… des panneaux en polycarbonate multiparois qui s’emboîtent latéralement à l’infini grâce emboîtement mâle-femelle ou languette-rainure,
pour créer de grandes surfaces, aussi bien en couverture horizontale que pour les murs verticaux, sans qu’il soit nécessaire d’utiliser des profilés de raccordement métalliques. Pour réaliser vos vérandas, des toits, des serres et des murs avec cette solution totalement translucide, vous devez utiliser uniquement les panneaux Alevoly de polycarbonate de 16 mm d’épaisseur.
Pour une installation correcte, une pente minimale de toutes les panneaux de 7 % est recommandée.

COULEUR incolore

ÉPAISSEUR 16mm

RÉFERENCE	LONGUEUR	LARGEUR	COULEUR
91655048	3 mt	0.20 mt	incolore clear	sac avec 5 panneaux

Vidéo de montage bientôt disponible

Voici pour vous un tutoriel vidéo qui explique simplement comment installer les panneaux EMBOITABLES et réaliser des larges surfaces translucides dans le monde correct.... QUELS SONT SES AVANTAGES?

FACILITÉ MAXIMALE D'ASSEMBLAGE

RAPIDITÉ MAXIMALE D'INSTALLATION

SOLUTION ECONOMIQUE

INSTRUCTIONS D’ASSEMBLAGE

01.

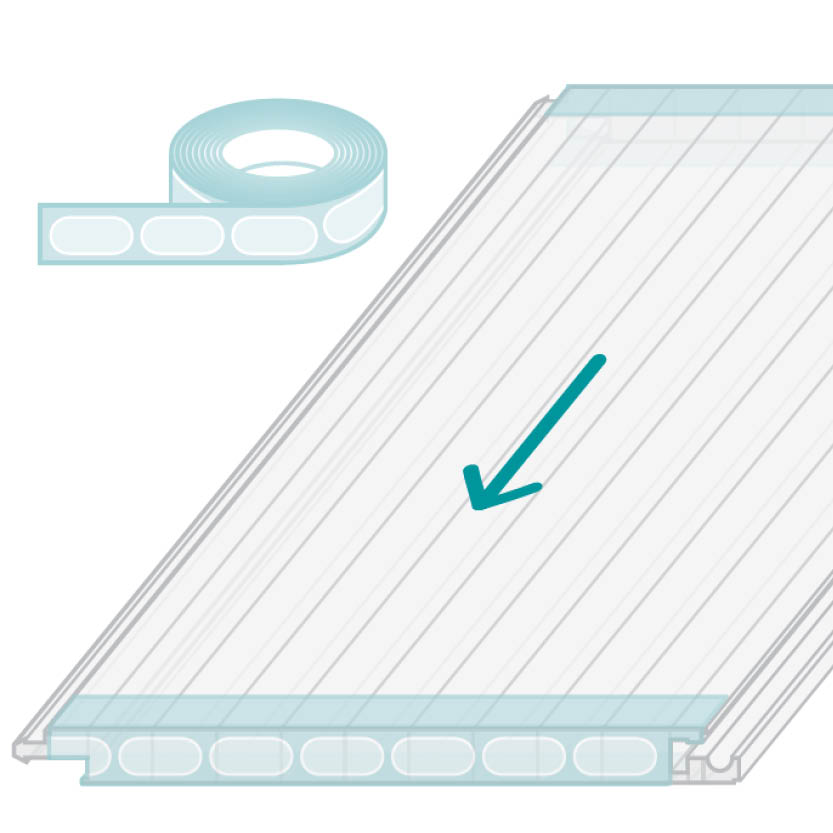

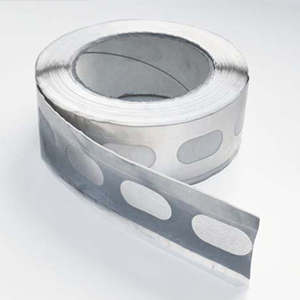

1| Celer les cavités ouvertes en fixant le ruban adhésif approprié le long des deux extrémités, en haut et en bas de la plaque, afin de maintenir la propreté à l'intérieur de la plaque au fil du temps.

02.

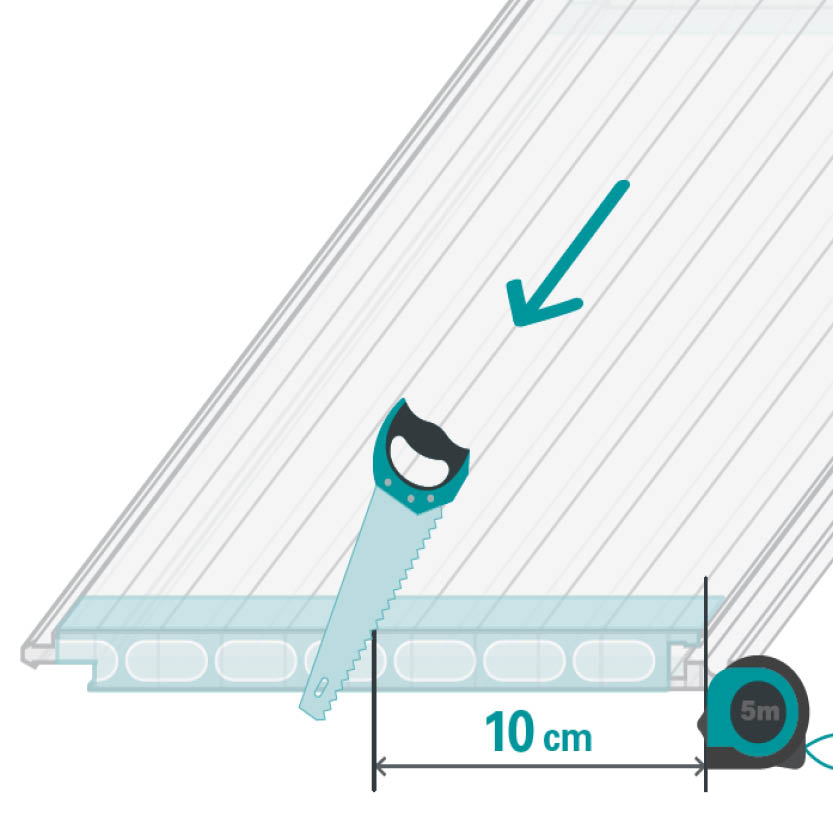

2| Couper le panneau de polycarbonate dans le sens de la longueur de façon à obtenir une pièce de 10 cm de large avec le côté crochet de type "femelle".

03.

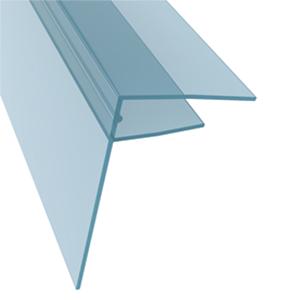

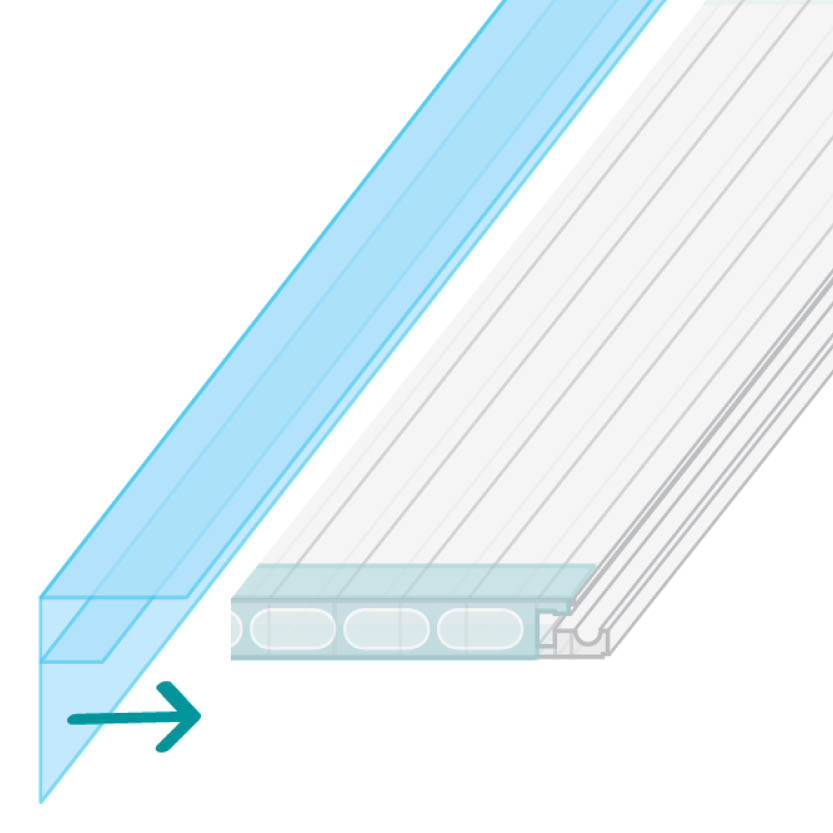

3| Le long du côté nouvellement découpé de la pièce en polycarbonate, placer le profilé F sur toute la longueur du panneau. De cette manière, le profilé F a la fonction d'un profilé d'extrémité pour une bonne évacuation de l'eau de pluie.

04.

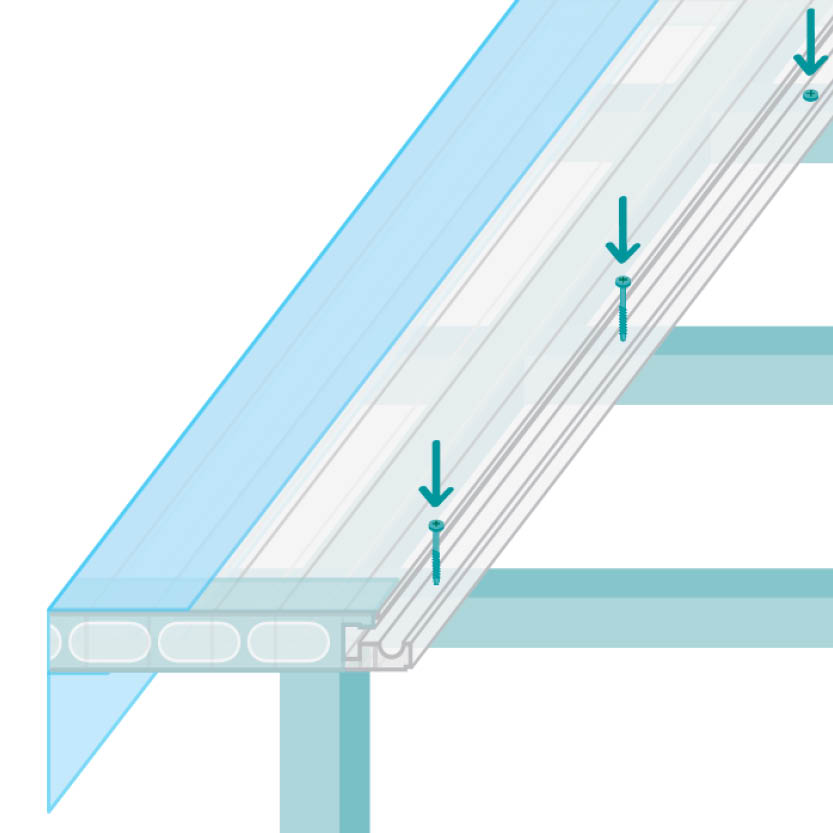

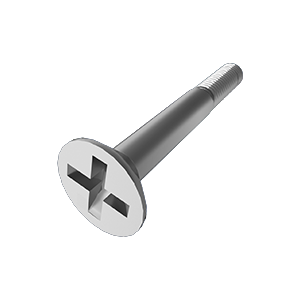

4| D'autre part, le côté avec le crochet "femelle" doit être fixé aux montants du sous-châssis au moyen de vis sans rondelles, en les plaçant exactement au centre de la concavité que vous voyez dans l'crochet (voir l'image).

05.

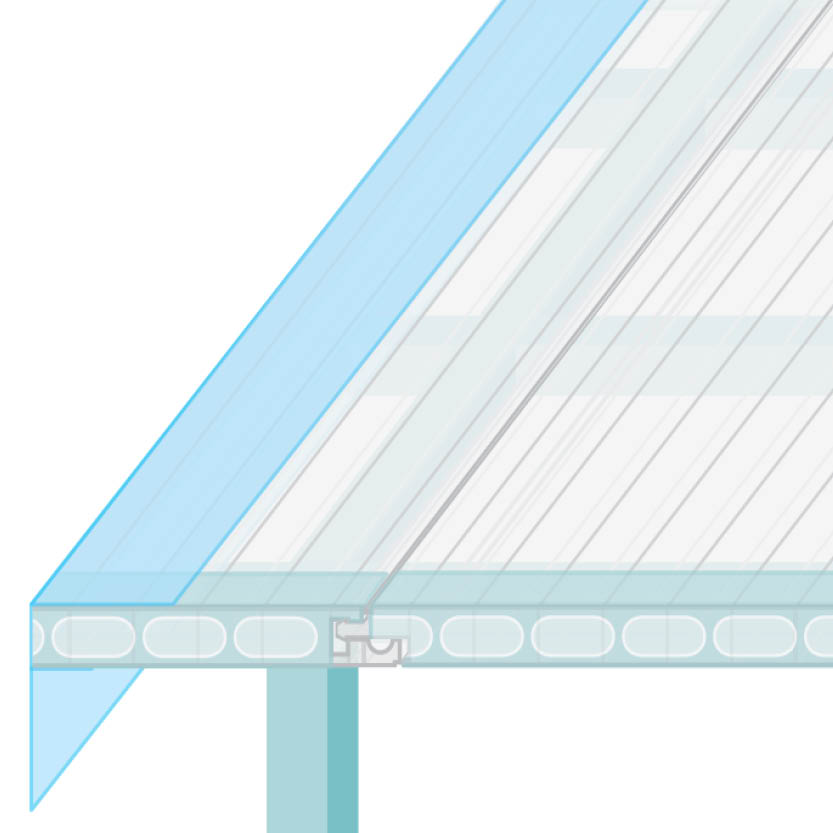

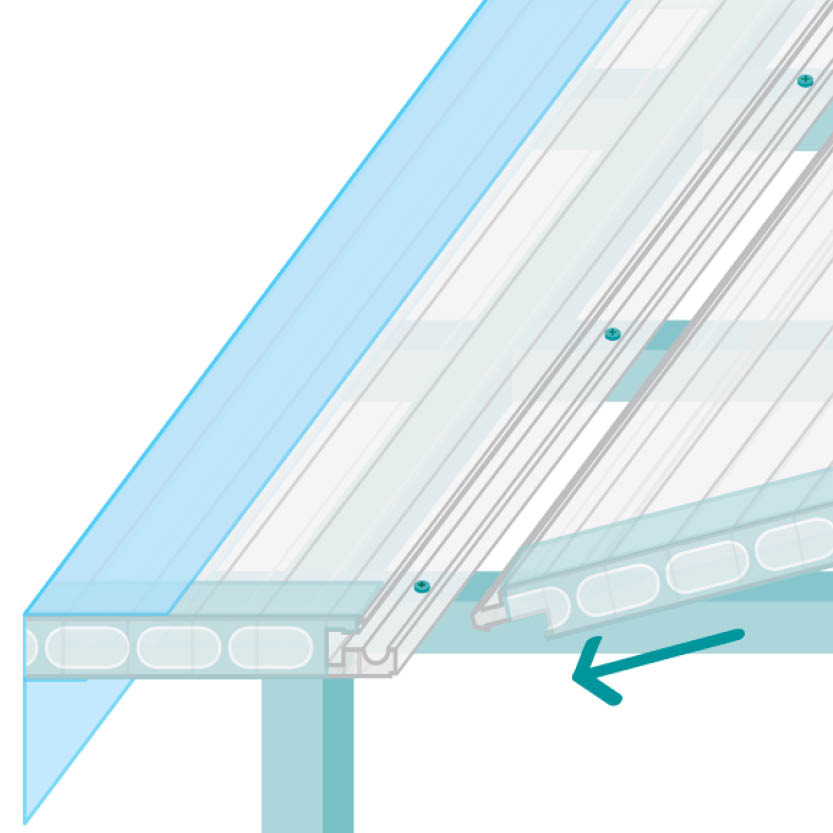

5| Après avoir serré les vis, prenez un panneau entier et placez-le à côté de la pièce en polycarbonate que vous venez de fixer. Faites attention lorsque vous placez le côté mâle du nouveau panneau entier à côté du crochet femelle qui vient d'être fixé.

06.

07.

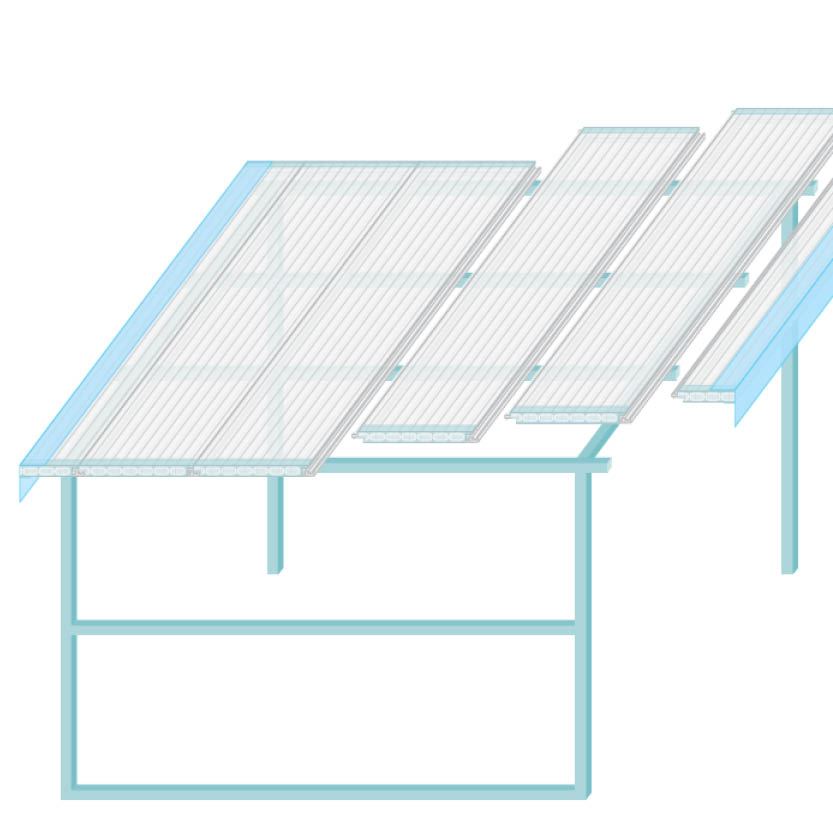

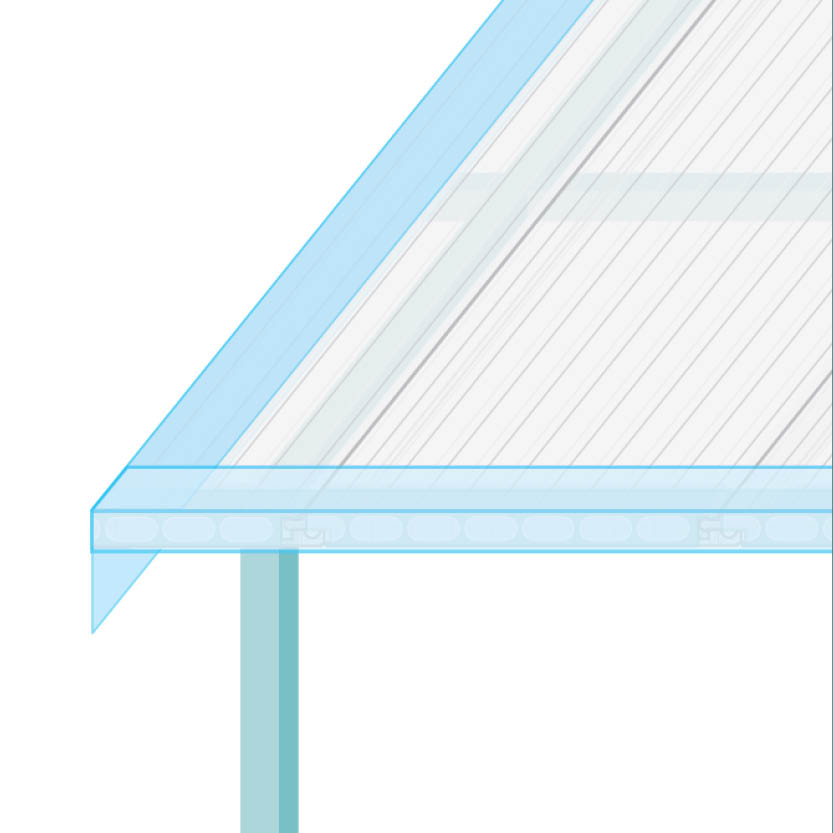

7| En répétant les étapes 4/ 5/ 6, vous pouvez connecter un nombre infini de panneaux jusqu'à ce que votre toit soit complètement couvert. Enfin, vous pouvez répéter les étapes 2/ 3 pour positionner le profilé F de manière à ce qu'il serve de profilé d'extrémité pour une bonne évacuation de l'eau de pluie.

08.

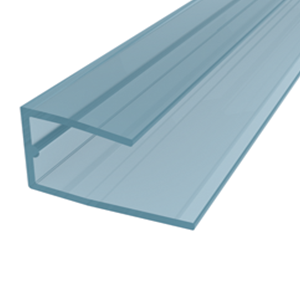

8| Placer les profils d'obturation en polycarbonate sur le ruban

09.

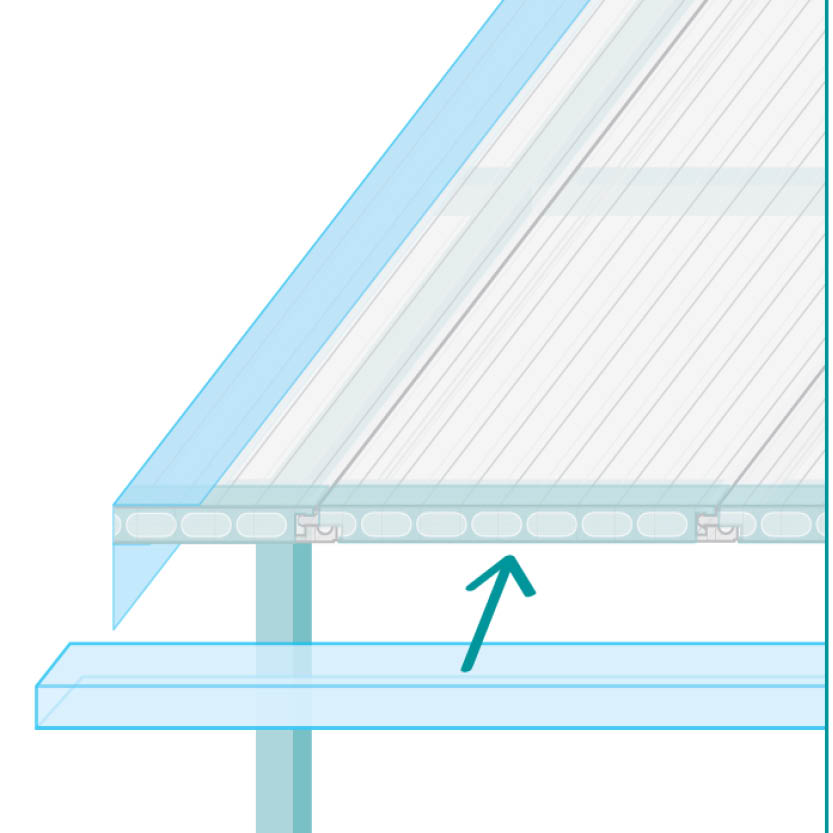

9| Positionner le profilé de l'obturateur de manière à ce qu'il recouvre également l'extrémité du profilé F

10.

10| En utilisant le même système d'emboîtement, il est également possible de réaliser des murs verticaux !

11.

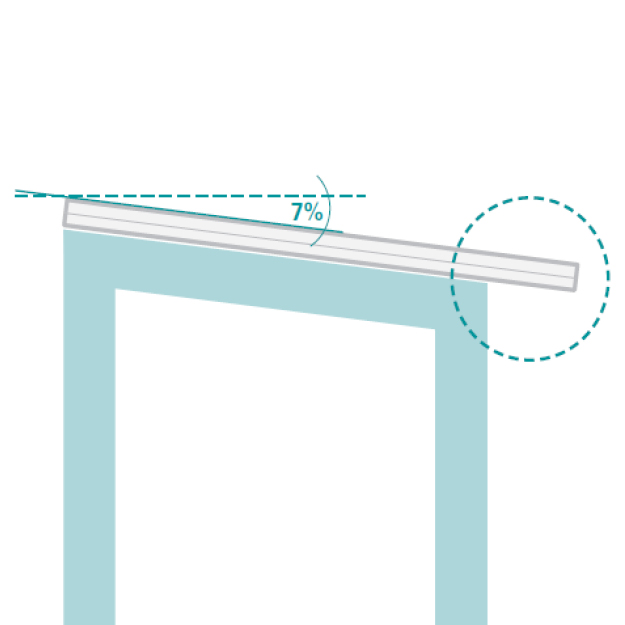

11| La pente minimale recommandée de 7 % pour assurer le bon écoulement des eaux de pluie et la propreté des bords de la plaque. En outre, il est recommandé de prévoir une avancée de toit à l'extrémité inférieure, vers l'avant-toit
